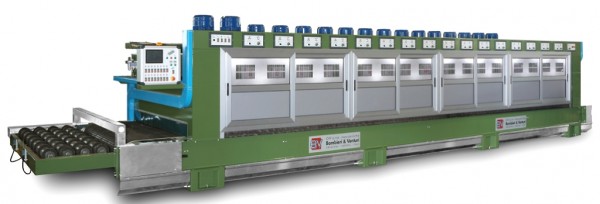

LLBV/2000 G 8-10-12-14-16-18

La lucidalastre mod. LLBV/2000 G permette la levigatura e lucidatura di lastre di granito di vario spessore. La struttura è costituita da un basamento in acciaio elettrosaldato, normalizzato e rettificato, e da un ponte mobile in acciaio rinforzato, sul quale vengono posizionate le singole teste operatrici in fusione di ghisa. Per evitare movimenti indesiderati delle lastre durante la fase di lavorazione, viene montato sul basamento un nastro trasportatore di tipo antislittamento, con copertura in gomma. La movimentazione del ponte avviene tramite ruote in bagno d’olio, con possibilità di regolarne la velocità tramite un inverter montato sul quadro elettrico. Tutte le guide meccaniche possono essere ripristinate per la regolazione del gioco. Tutti i tubi di alimentazione dell’acqua sono di dimensioni tali da permettere il ravvivamento delle mole abrasive in maniera adeguata. Il quadro elettrico è costruito in lamiera di acciaio spessore 15/10 e verniciato epossidico RAL 7032, indice di protezione IP 55. Tutte le regolazioni, movimentazioni, diagnostica ed allarmi sono gestite da PLC montato all’interno del quadro elettrico. Un terminale grafico di comando multipagine a bordo macchina ne facilita l’utilizzo ed il comando. All’interno del quadro elettrico è montato un trasformatore di isolamento per tensione di rete 380V e uscita di sicurezza 48V per tutti gli organi di comando, per garantire l’incolumità dell’operatore in caso di guasto. Tutti i dispositivi di protezione (fusibili, magnetotermici e relè termici) sono dimensionati per ogni singolo motore per poter intervenire in caso di anomalie dello stesso.

       - spessore massimo di lavoro mm 80

       - diametro teste lucidanti a bracci oscillanti mm 470

       - settori abrasivi tipo Fickert per testa n 6

       - motori spostamento ponte kW 3x2

       - motore testa lucidante kW 11

       - motore avanzamento nastro kW 1,1

       - velocità avanzamento nastro m/min min. 0,25 - max. 1,5

       - sistema di rilevamento lettura lastra tramite fotocellule

         a riflessione diretta

       - controllo visualizzato per consumo abrasivi

       - controllo produzione

       - regolazione elettronica velocità avanzamento nastro
